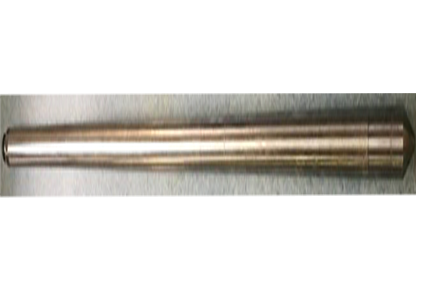

井中磁三分量仪器

磁三分量测井仪用于测量钻孔内磁异常。探头里面有三个呈互相垂直关系的磁敏元
件，安装在一个可以沿铅垂方向自由摆动和水平方向自由转动的装置上，在重力的作用
下Z 磁敏元件一直垂直向下，感应垂直分量；XY 磁敏元件会随着探管的倾斜方向的变
化而整体转动，其中X 指向探管倾向；通过磁敏元件测得钻孔中沿井轴轴向或垂向方向
的磁分量异常，来发现孔傍、孔底的磁性矿体，估算矿物品位和贮量。本仪器定位采用高
精度重力传感器，具有定位精度高、时间常数小等特点，仪器可以点测也可以连续测。
工作中采用井中磁三分量探管随着电缆的下降/提升分别测量探管中探测器处的X、Y、
Z 轴三个方向的磁场分量，测井完成后可用专用磁三分量软件绘制出随钻孔深度变化的磁场
矢量图，为寻找磁铁矿或隐伏的磁铁矿提供依据。
