变频绞车

西安瑞达物探设备有限公司研发生产的变频系列测井绞车，电控部分采

用变频摆线减速电机驱动，具有轻量化，大扭矩，操作简单，高效的特点，

主体材料上选用航空硬铝，进一步降低总体质量，结构紧促，更适合小型测

井车安装使用。

变频系列测井绞车由绞车主体，变频电控箱和控制面板三部分组成。采

用进口变频器，保证电驱系统的可靠性。使用摆线式减速机，传动效率不低

于90%，比传统齿轮减速机更高效。驱动电机带有电磁刹车系统，在测井过

程中，任意深度停车，都不会出现溜车或者停止后无法上升的现象。滚筒带

有独立手动液压盘式刹车，进一步增加制动可靠性。绞车还带有大功率高效

制动电阻，即使在整个测井下放过程中以最高速度运行，也不会出现因过热

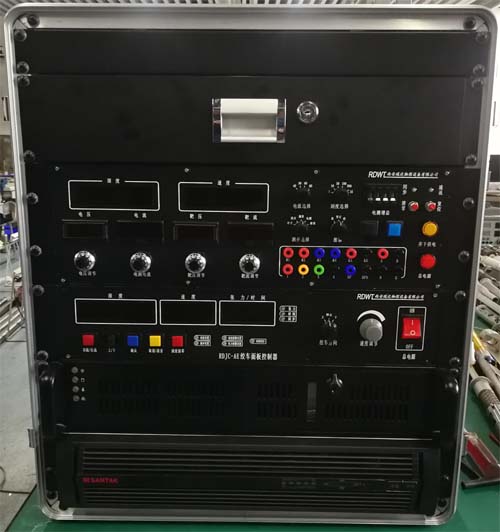

而造成的停车保护； 变频电控箱安装有过压欠压过载保护器，可以自行设

置欠压过压保护电压，保护变频电驱系统安全运行。并且装有电抗滤波等抗

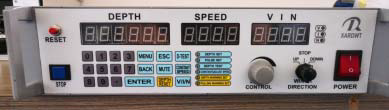

干扰系统，有效阻隔绞车系统对地面采集系统以及电脑通讯的干扰；控制面

板使用高速处理器，可以对任意脉冲数光码盘进行深度计量，任意脉冲个数

的深度矫正，兼容所有厂商地面深度脉冲和电平。停电不丢深度，张力显示，

张力报警，0 米停车、报警。

特殊功能：可以根据用户需要，在高寒地区作业时，可以加装深度计量

加热除冰装置，防止计量轮结冰造成深度误差。

最大铠装电缆排缆：5000米、4000米、3500米、2500米、1500米、非标定制

最大钢丝排缆：6000米、非标定制

铠装电缆直径：8.0mm、6.4mm、5.6mm、3.4mm、、非标定制

钢丝直径：2.8mm、3.0mm、非标定制
